污水流量计的外形和安装尺寸图示与对照表
点击次数：6973 发布时间：2021-03-09 10:05:29

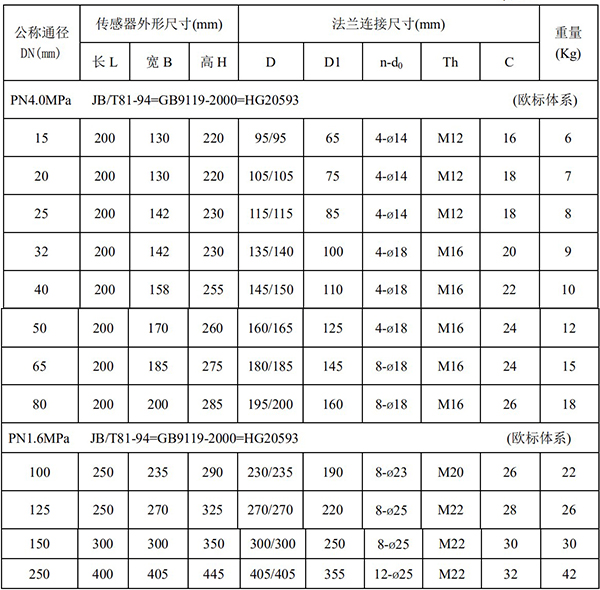

污水流量计的外形和安装尺寸，见表
注：除表标准连接尺寸和公称压力以外，可依据用户要求，根据用户实际安装位置尺寸，管道公称压力进行非标准设计和制造。
转换器的结构和外形尺寸(详见转换器部分)

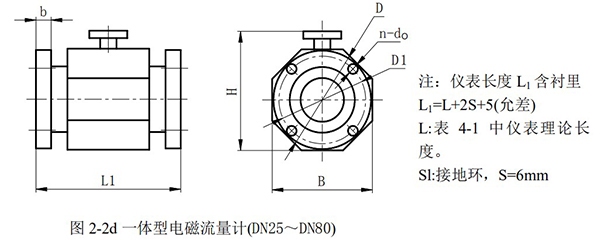

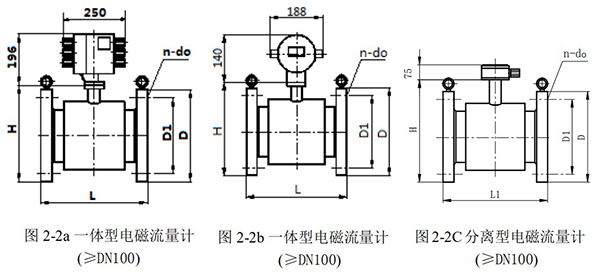

2.5.2 污水流量计（含传感器）外形及连接尺寸（见图 2-2，表 2-4）
常用规格电磁流量计外形尺寸和法兰连接尺寸
