氧气流量计

氧气流量计

  • 品*：JKM/凯铭仪表
  • 型号：JKM-LZ
  • 测量范围：0.0025～60m3/h
  • 精度等级：±1.5%
  • 公称通径：DN15～DN100
  • 适用介质：液体、气体
  • 工作压力：1.6～4.0MPa
  • 工作温度：-80℃～200℃
  • 供电方式：24VDC
  • 订货号：CEG924612KAK
氧气流量计产品概述
LZ系列金属管浮子流量计是工业自动化过程控制中常用 的一种变面积流量测量仪表。它具有体积小，检测范围大，使用 方便等特点。它可用来测量液体、气体以及蒸汽的流器特别适宜 低流速小流量的介质流量测量。
LZ系列金属管浮子流量计有就地显示型和智能远传型， 带有指针显示瞬间/累积流量液晶显示，上、下限报警输出，累 积脉冲输出，批次控制，标准的二线制4-20mA电流输出等多种形 式，为用户使用提供了非常广阔的选择空间。另旬该仪表采用 Motorola公司先进的微处理中央芯片及高质量工业化组件，保证 了流量计在各种应用场所的优良性能。
根据测量管结构的不同，LZ系列金属管浮子流量计分为LZ50、LZ51、LZ52和LZ53型，可根据用户不同要求选择不同的测量管形式，在维护和清洁方面有进一步的完 善。
多年来，金属管浮子流量计的各种优良性能和可靠性，以及较好的性能价格比，广泛受到了石化、钢铁、 电力、冶金、轻工、食品、制药、水处理等行业的青睐。

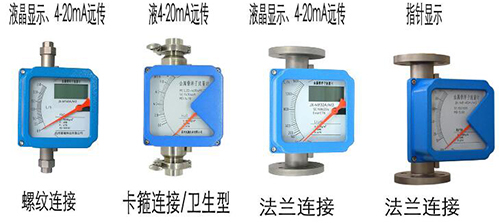

氧气流量计产品分类图


氧气流量计结构与工作原理
1、结构
氧气流量计主要由两大部分组成： 测量管和KMD指示器。测量管包括锥管或孔板、导向 器、止动器、浮子等部件，指示器包括磁随动系统、指 针、刻盘、线路等组件。

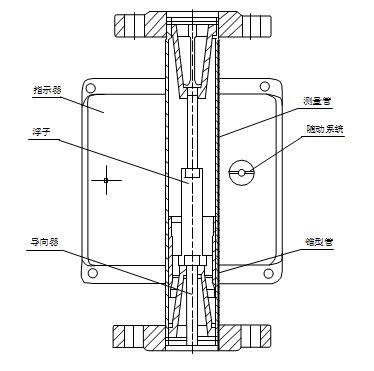

氧气流量计结构图
2、工作原理
被测介质自下而上流经测量管浮子上下端产生差压 形成上升力，当浮子所受上升力大于浸在流体中浮子重 量，浮子便上升，环隙面积随之增大，环隙处流体流速 讯速下降，浮子上下端差压降代，作用于浮子的上升力 随着减小，直到上升力与浸在流体中浮子重量平衡时， 浮子便稳定在某一位置，浮子位置的高低即对应着被测 介质流量的大小。
浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子 的移动而变化。
a.对于就地型，由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此 时流量大小。

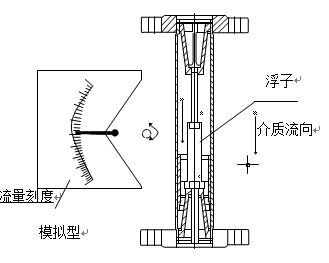

氧气流量计原理图
b.对于智能型，由智能型指示器中的随动磁钢与浮子的 内磁耦合，而发生转动，同时带动传感磁钢及指针，通过一 个磁传感器将磁场变化转化成电信号，经A/D变换，数字滤 波，温度补偿，微处理器处理，D/A输出，LCD液晶显示，来 显示出瞬时流量及累积流量大小。
氧气流量计智能型原理图


氧气流量计主要特点
1、适用于小口径和低流速介质流量测量
2、工作可靠，维护量小，寿命长
3、对于直管段要求不高
4、较宽的流量比10：1
5、双行大液晶显，可选现场瞬时/累计流量显示，可带背光
6、单轴灵敏指示
7、非接触磁耦合传动
8、全金属结构，适于高温、高压和强腐蚀性介质
9、可用于易燃、易爆危险场合
10、可选二线制、电池、交流供电方式
11、多参数标定功能
12、带有数据恢复，数据备份及掉电?；すδ?/div>


氧气流量计技术参数
1、测量范围：水（20℃）1-200000I/H；空气（20℃，0.1013MPa）0.03-4000m3/h 参见流量表，特殊流量可订制；
2、量 程 比：标准型10：1  特殊型20：1；
3、精 度：标准型1.5级 特殊型1.0级；
4、压力等级：标准型：DN15-DN50 4.0MPa DN80-DN200 1.6MPa；特殊型：DN15-DN50  25MPa  DN80-DN200  16MPa；夹套的压力等级为1.6MPa 特殊型在选型和订货前应与工厂协商；
5、压力损失：7KPa-70KPa；
6、介质温度：标准型：-80℃～+200℃：PTFE：0℃～85℃ 高温度：*高可达400℃；
7、介质粘度：DN15：η<5MPa.S（F15.1-F15.3）；η<30MPa.S（F15.4-F15.8） DN25：η<250MPFa.s；DN50-DN150：η<300MPFa.s；
8、环镜温度：液晶型-30℃～+85℃；指针型-40℃～+120℃；
9、连接形式：标准型：DIN2501标准法兰；特殊型：由用户指定的任意标准法兰或螺纹；
10、电缆接口：M20×1.5；
11、供电电源：标准型：24VDC二线制4～20mA（10.8VDC~36VDC）；交流型：85～265VAC 50HZ；电池型：3.6V@4AH镍氢电池；
12、报警输出：上限或下限瞬时流量报警；标准型：集电*开路输出（*大100mA@30VDC）；特殊型：继电器输出（触点容量*大5A@250VAC）；
13、脉冲输出：累积脉冲输出，*小间隔50毫秒；
14、液晶显示：瞬时流量显示数值范围：0-50000；累计流量显示数值范围：0-99999999；
15、防护等级：IP65；
16、防爆标志：本安型iaⅡCT6隔爆型dⅡCT6；

氧气流量计产品选型
氧气流量计产品选型对照表

氧气流量计安装要求
1、表可安装在垂直或水平的管道上，垂直流向的介质必须是由下而上的。水平流向的介质应与仪表上的箭头方向一致。仪表上游设备5DN长的直管段，下游设置250mm长的直管段，设置调节流量阀门时，其位置应该在仪表下游直管段之后。
2、推荐安装方式,设置旁通管道。建议使用水平尺及铅锤检测流量计的安装垂直度， 以保证流量计的测量精度。
3、安装在管道上的流量计不应受到外力作用，在流量计出入口的适当位置加装支撑， 可使流量计基本不受外力作用。
4、安装内衬聚四氟乙烯(PTEE)的流量计时，紧固法兰螺栓时应特别谨慎，要求对称紧固且勿过猛过紧， 以防PTFE变形。
5、为避免流体冲击测量器内浮子，仪表在使用时必须缓慢开启阀门，特别是用于测量气体介质流量时，可在仪表的下游直管段后安装气体阻尼装置或节流阀以*大限度地减轻浮子振动。

氧气流量计现场安装使用图
